Czym jest inżynieria odwrotna?
Inżynieria odwrotna (ang. reverse engineering) to proces analizowania istniejących nowych lub zużytych części maszyn, narzędzi, detali, zdobycie dokładnych informacji oraz danych poprzez proces skanowania 3D a następnie odtworzenie elementu i doprowadzenie do przygotowania pełnej dokumentacji 2D oraz 3D.
Celem inżynierii odwrotnej jest często stworzenie nowego lub znacznie ulepszonego produktu.
Inżynieria odwrotna obejmuje nie tylko skanowanie i rekonstrukcję części mechanicznych, lecz także analizę procesów technologicznych oraz materiału. Polega demontażu lub badaniu gotowego wyrobu w celu poznania jego budowy, działania i zastosowanych technologii, co pozwala go odtworzyć, udoskonalić albo przenieść do środowiska cyfrowego.
Znaczenie inżynierii odwrotnej dla rozwoju technologii
Inżynieria odwrotna odgrywa kluczową rolę w rozwoju nowych technologii oraz wprowadzaniu innowacji na rynek. Dzięki niej możliwe jest nie tylko odtwarzanie przestarzałych lub niedostępnych już rozwiązań, ale także identyfikowanie potencjalnych usprawnień, które mogą zwiększyć konkurencyjność firmy. Proces ten umożliwia również adaptację istniejących produktów do nowych wymagań rynkowych, co jest szczególnie istotne w branżach szybko zmieniających się, takich jak motoryzacja, lotnictwo czy elektronika użytkowa.
Gdzie możemy zastosować inżynierie odwrotną?
Nasi inżynierowie blisko od 10 lat zajmują się zarówno wdrażaniem rozwiązań dedykowanych do tego procesu, jak i świadczeniem usług w zakresie inżynierii odwrotnej.
Przykłady praktycznego zastosowania inżynierii odwrotnej
W praktyce inżynieria odwrotna znajduje zastosowanie nie tylko w przemyśle, ale także w sektorze medycznym, architekturze czy nawet ochronie dziedzictwa kulturowego. Przykładem może być odtwarzanie części do zabytkowych pojazdów, skanowanie i rekonstrukcja elementów architektonicznych czy tworzenie precyzyjnych implantów na podstawie indywidualnych potrzeb pacjentów. Dzięki nowoczesnym technologiom skanowania 3D oraz zaawansowanemu oprogramowaniu, możliwe jest wierne odwzorowanie nawet najbardziej skomplikowanych kształtów i powierzchni.
Główne obszary wykorzystania inżynierii odwrotnej to:
– utrzymanie ruchu narzędzi w firmach produkcyjnych z branży automotive
-tworzeniu dokumentacji 3D form wtryskowych czy tłoczników blach
-odtwarzaniu dokumentacji 2D oraz 3D detali z tworzywa sztucznego, blachy czy odlewów
-wykonywanie modeli 3D pod wydruk 3D
-odtwarzanie dokumentacji uszkodzonych części maszyn
Korzyści z zastosowania:
- Redukcja kosztów i skrócenie czasu projektowania nowych rozwiązań
- Szybkie odtworzenie niedostępnych lub wycofanych z produkcji części
- Możliwość modernizacji i poprawy parametrów istniejących produktów
- Digitalizacja i archiwizacja know-how firmy w formie modeli 3D i dokumentacji 2D
- Ułatwienie napraw i serwisowania maszyn oraz urządzeń
Wyzwania procesu inżynierii odwrotnej
Inżynieria Odwrotna to nie tylko pomiar 3D i jak najlepsze odwzorowanie fizycznego elementu. Często to jest to proces wymagający wiedzy na temat materiału, wymagań technologicznych stawianych elementom czy warunkach pracy. Niezmiernie ważne jest jak najlepsze i dokładne odwzorowanie części , wiedza na temat procesu technologicznego oraz parametryczne i konstrukcyjne stworzenie modelu 3D.
Jak działamy?
Krok 1

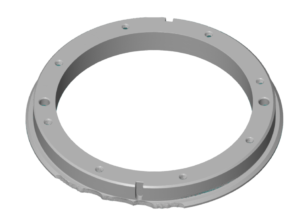

Pomiar 3D – istotą inżynierii odwrotnej jest, jak najdokładniejsze zebranie informacji na temat istniejącego elementu. Kluczowe w tym przypadku są dane uzyskane na krawędziach , małych otworach oraz wszystkie szczegóły. Wykorzystujemy najwyższej jakości sprzęt pomiarowy firmy ZEISS zapewniający wysokiej jakości dane 3D oraz bardzo duża dokładność.
Krok 2

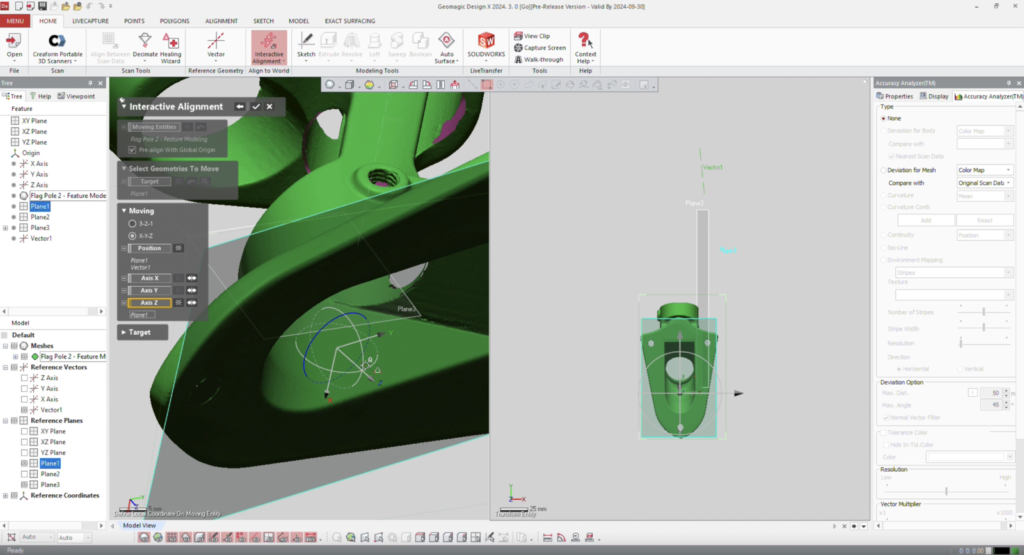

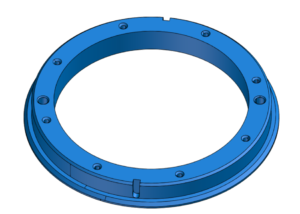

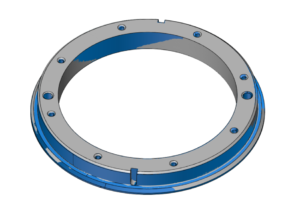

Projektowanie oraz odtwarzanie dokumentacji – wiedza i doświadczenie inżyniera musi iść w parze z zapleczem technicznym. Współpraca z takimi branżami jak automotive czy lotnictwo obliguje nas do korzystania tylko z pewnych rozwiązań takich jak Geomagic Desing X czy Catia. Oprogramowania te dają możliwości odtworzenia i kontroli każdego szczegółu oraz prócz wygenerowanie parametrycznych plików eksport całego drzewka z historia do programów projektowych typu Solidworks.
Krok 3
Eksport oraz omówienie wyników – ostatni etap to omówienie wyników prac. Prócz danych w postaci skanu 3D , otrzymują Państwo pliki CAD w trzech różnych rozszerzeniach oraz raport z pomiaru. Wszelkie pytania i wątpliwości omawiane są z naszymi inżynierami.
Typy modeli wynikowych:
W zależności od potrzeb dostarczamy: model parametryczny (z pełnym drzewem historii operacji), model powierzchniowy NURBS – idealny przy złożonych, organicznych kształtach oraz model hybrydowy, łączący cechy obu powyższych rozwiązań.
Dodatkowo, wdrożenie inżynierii odwrotnej w firmie pozwala na budowanie przewagi konkurencyjnej poprzez innowacje oraz szybsze wdrażanie nowych technologii. Pozyskane dane mogą być wykorzystywane do analizy konkurencyjnych produktów, testowania alternatywnych rozwiązań konstrukcyjnych oraz wdrażania usprawnień, które wcześniej były trudne do zrealizowania. Co ważne, proces ten umożliwia także archiwizację wiedzy technicznej, co jest nieocenione w przypadku rotacji pracowników czy przejęcia produkcji przez nowe zespoły.
Co możemy dla Ciebie zrobić?
Nasze usługi świadczymy zarówno w naszym oddziale w Poznaniu jak i w siedzibie klienta.
Nasz zespół jest w stanie pomóc w :
- Stworzeniu parametrycznego modelu 3D części i wygenerować z niego plik CAD w postaci : *.igs, *.stp lub innym typowym rozszerzeniu.
- Naprawić gotowy model CAD
- Stworzyć dokumentacje 2D
- Stworzyć złożenie
- Wygenerować model powierzchniowy NURBS
Prace inżynierii odwrotnej prowadzone są wyłącznie z poszanowaniem obowiązujących przepisów prawa oraz licencji.
Przed rozpoczęciem projektu weryfikujemy status własności intelektualnej analizowanego obiektu i – w razie potrzeby – podpisujemy stosowne umowy o poufności (NDA).
- Dokładność końcowa ściśle zależy od precyzji wejściowych danych 3D
- Elementy przezroczyste, połyskliwe lub bardzo cienkościenne wymagają specjalnych metod pomiaru
Podsumowanie – dlaczego warto wybrać profesjonalną inżynierię odwrotną
