Skaner 3D ATOS Q – precyzyjne pomiary 3D od ZEISS
Skaner 3D ATOS Q to zaawansowany system pomiaru 3D, który oferuje wyjątkową dokładność i niezawodność w analizie obiektów o skomplikowanej geometrii. Zapewnia szybsze i dokładniejsze pomiary, stanowiąc niezastąpione narzędzie w wielu branżach, takich jak przemysł motoryzacyjny, lotniczy, medyczny oraz produkcja.
Skaner 3D ATOS Q – co to jest?

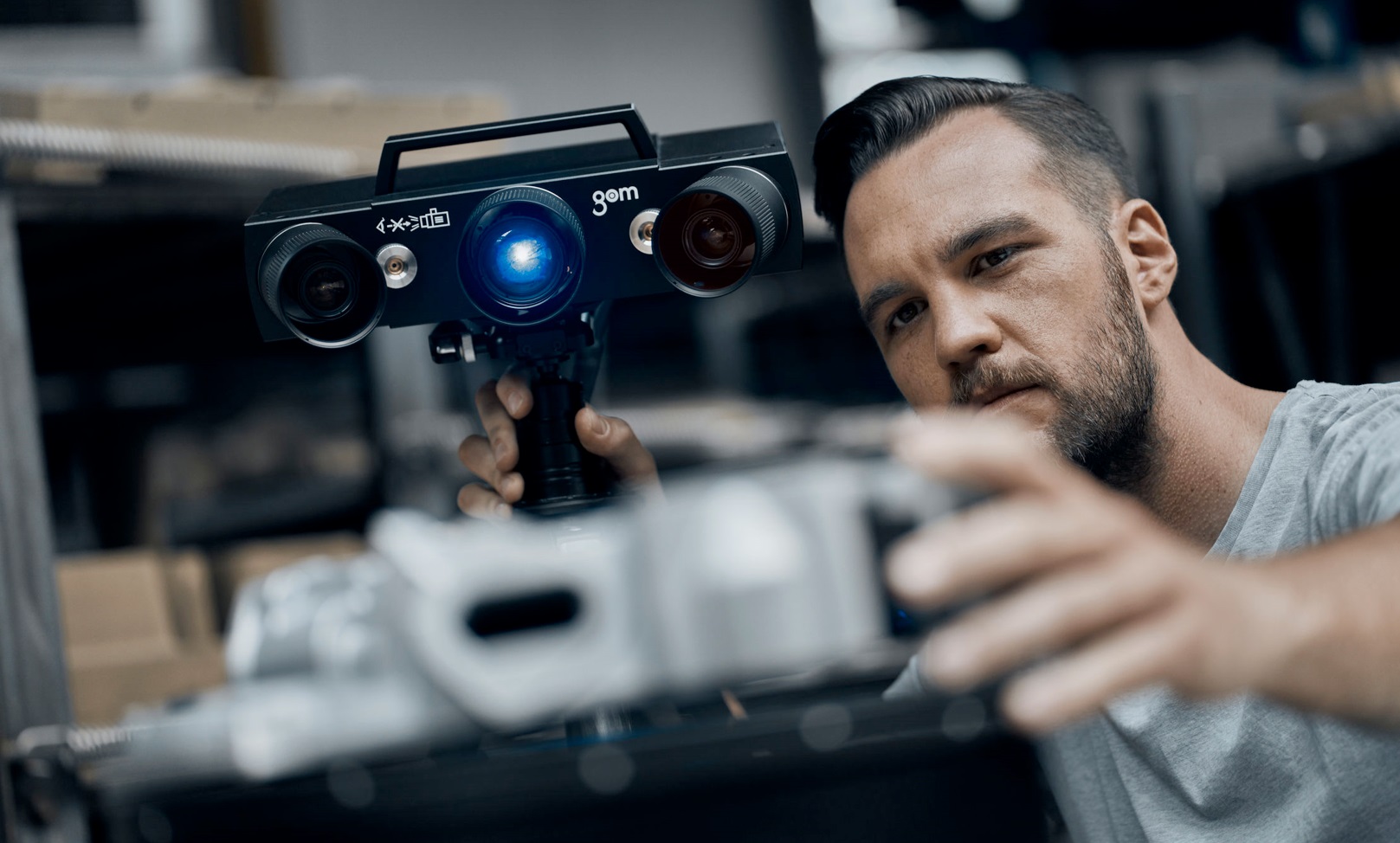

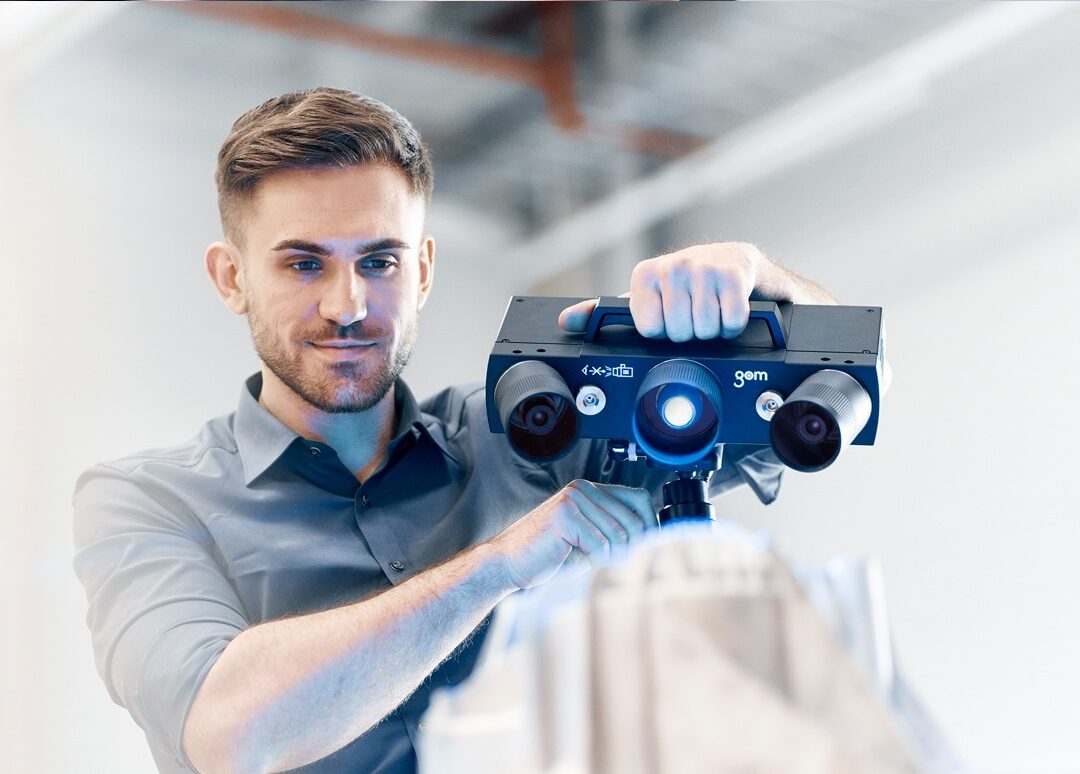

ATOS Q to nowoczesny, mobilny skaner 3D zaprojektowany przez firmę ZEISS, lidera w dziedzinie technologii pomiarowej. Skaner ATOS Q łączy w sobie zaawansowaną technologię optyczną z łatwością obsługi, oferując wyjątkową jakość pomiarów, która pozwala na precyzyjne odwzorowanie rzeczywistego kształtu obiektów oraz najdrobniejszych szczegółów.
Dzięki zastosowaniu technologii TRIPLE-SCAN oraz rozdzielczości 8 lub 12 MPix ATOS Q umożliwia skanowanie 3D w wysokiej rozdzielczości , dokładności sięgającej 0.009mm.
Główne cechy skanera 3D ATOS Q

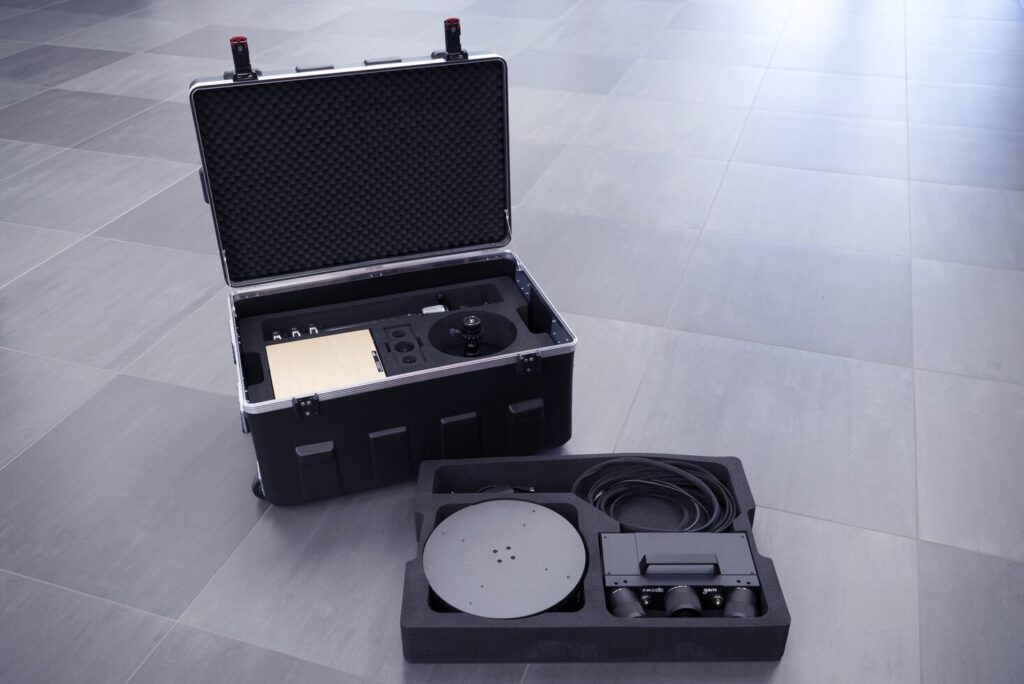

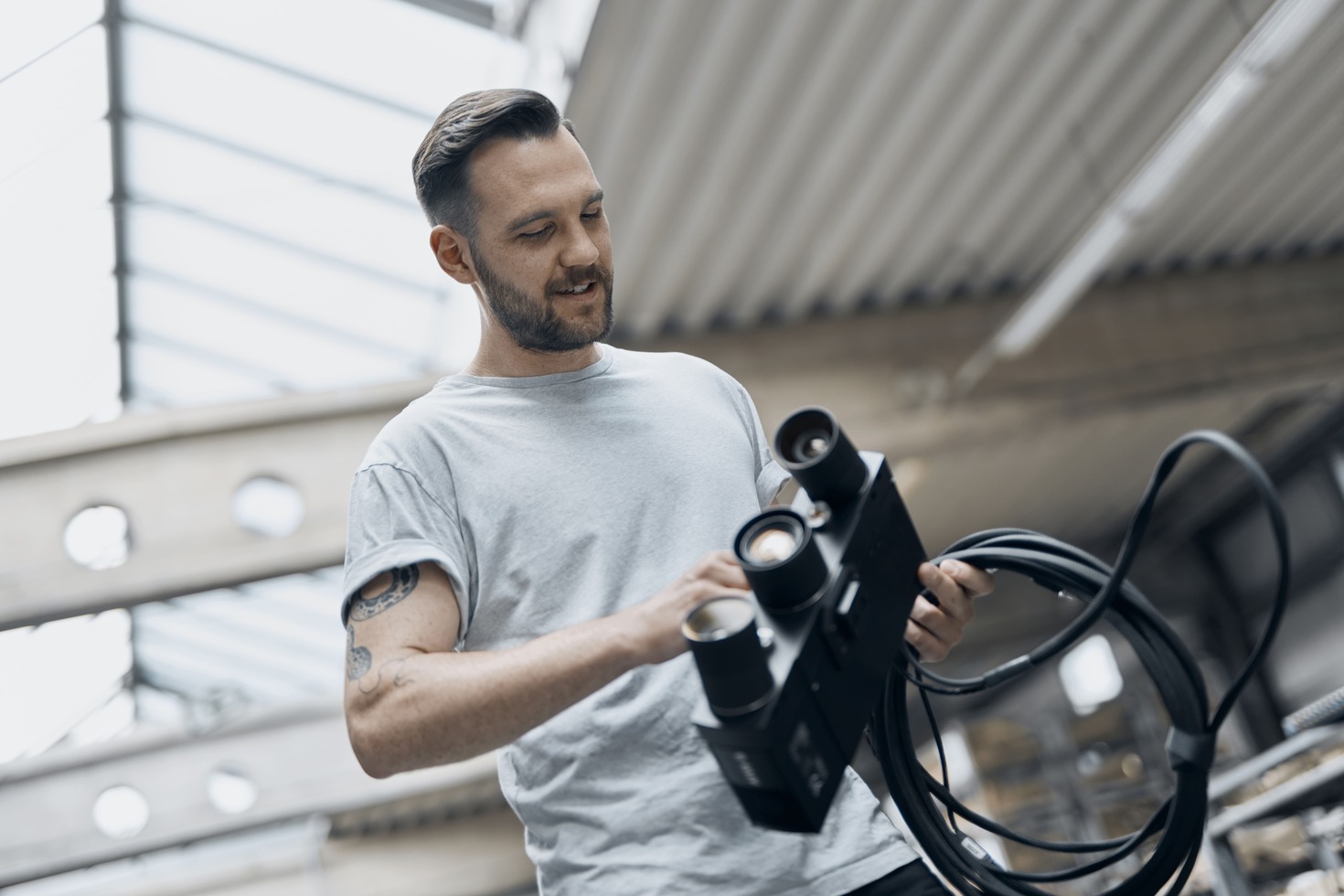

Mobilność i kompaktowość – Dzięki lekkiej i kompaktowej konstrukcji, ATOS Q jest łatwy do transportu i idealnie nadaje się do pracy w laboratorium jak również bezpośrednio na produkcji. Zoptymalizowana konstrukcja sprawia, że jest idealnym wyborem w przypadku pomiarów w trudno dostępnych miejscach. ATOS Q został zaprojektowany z myślą o mobilności i wszechstronności. Jego kompaktowa konstrukcja oraz niska waga (około 4 kg) umożliwiają łatwy transport i szybkie wdrożenie zarówno w laboratorium, jak i bezpośrednio na hali produkcyjnej. Dzięki odporności na pył i zabrudzenia skaner może być wykorzystywany w trudnych warunkach przemysłowych. Dodatkowo, szybka zmiana obiektywów i objętości pomiarowych pozwala na dostosowanie urządzenia do różnych zadań i wielkości części.
Szybkość i wydajność – Skanowanie 3D za pomocą ATOS Q jest szybkie, wynika to zastosowaniu optycznej transmisji danych. Przyspiesza to proces produkcji i kontroli jakości. Duża liczba punktów pomiarowych na sekundę pozwala na uzyskanie pełnych danych w krótkim czasie. Dzięki zaawansowanej optycznej transmisji danych oraz wysokiej liczbie punktów pomiarowych rejestrowanych podczas jednego skanu (do 12 milionów punktów), ATOS Q umożliwia bardzo szybkie pozyskiwanie pełnych danych geometrycznych. Krótkie czasy pomiarów są możliwe nawet w przypadku obiektów o błyszczących lub ciemnych powierzchniach, co znacząco przyspiesza procesy kontroli jakości i skraca czas wprowadzenia produktu na rynek. Wydajność urządzenia sprawia, że nadaje się ono zarówno do pracy seryjnej, jak i do pojedynczych pomiarów .
Wysoka precyzja pomiaru – ATOS Q zapewnia doskonałą dokładność potwierdzoną certyfikatem VDI 2634 Part, co czyni go idealnym rozwiązaniem do pomiarów detali o skomplikowanej geometrii w każdej dziedzinie przemysłu. ATOS Q zapewnia niezwykle wysoką precyzję pomiarową, potwierdzoną certyfikatem VDI 2634 Part 2. Oznacza to, że urządzenie spełnia rygorystyczne normy dotyczące dokładności pomiarów 3D, co jest kluczowe w branżach wymagających kontroli detali o złożonej geometrii. Dzięki zastosowaniu technologii Triple Scan oraz Blue Light Technology, ATOS Q jest w stanie wykryć nawet minimalne odchylenia wymiarowe, co pozwala na szybkie wykrywanie defektów i eliminację błędów produkcyjnych już na wczesnym etapie procesu.

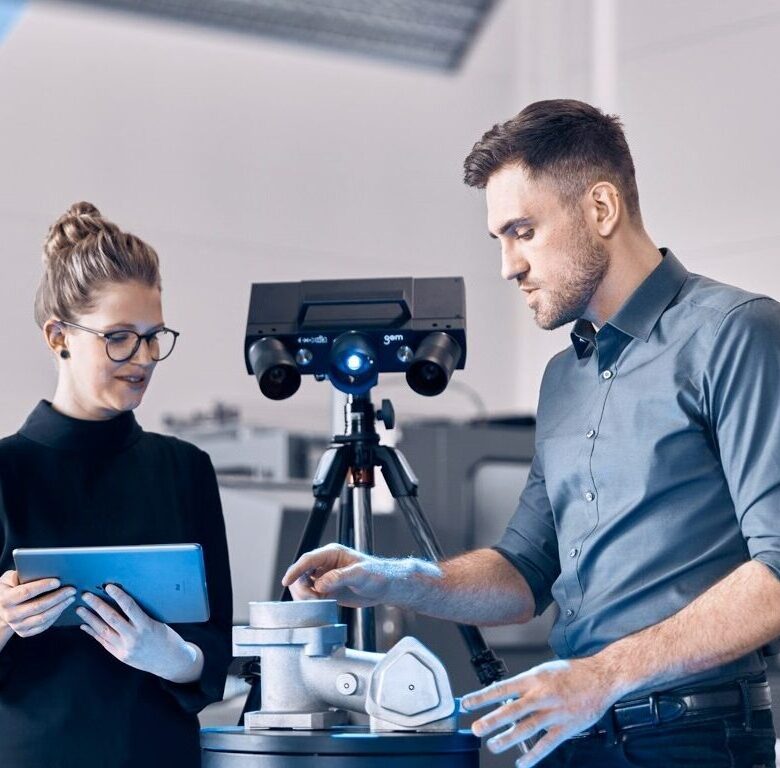

Łatwa obsługa – Skaner 3D ATOS Q wraz z oprogramowaniem ZEISS INSPECT wyróżnia się intuicyjnym interfejsem, co ułatwia użytkowanie, nawet dla osób bez specjalistycznej wiedzy w zakresie technologii skanowania 3D. Obsługa skanera ATOS Q została maksymalnie uproszczona dzięki intuicyjnemu oprogramowaniu ZEISS INSPECT. Użytkownicy mogą korzystać z gotowych szablonów pomiarowych oraz automatycznych funkcji analizy, co znacząco redukuje czasminimalizuje ryzyko błędów operatora. Interfejs użytkownika prowadzi krok po kroku przez proces skanowania, a funkcje takie jak automatyczne pozycjonowanie czy szybka kalibracja sprawiają, że nawet osoby bez dużego doświadczenia mogą efektywnie korzystać z urządzenia.

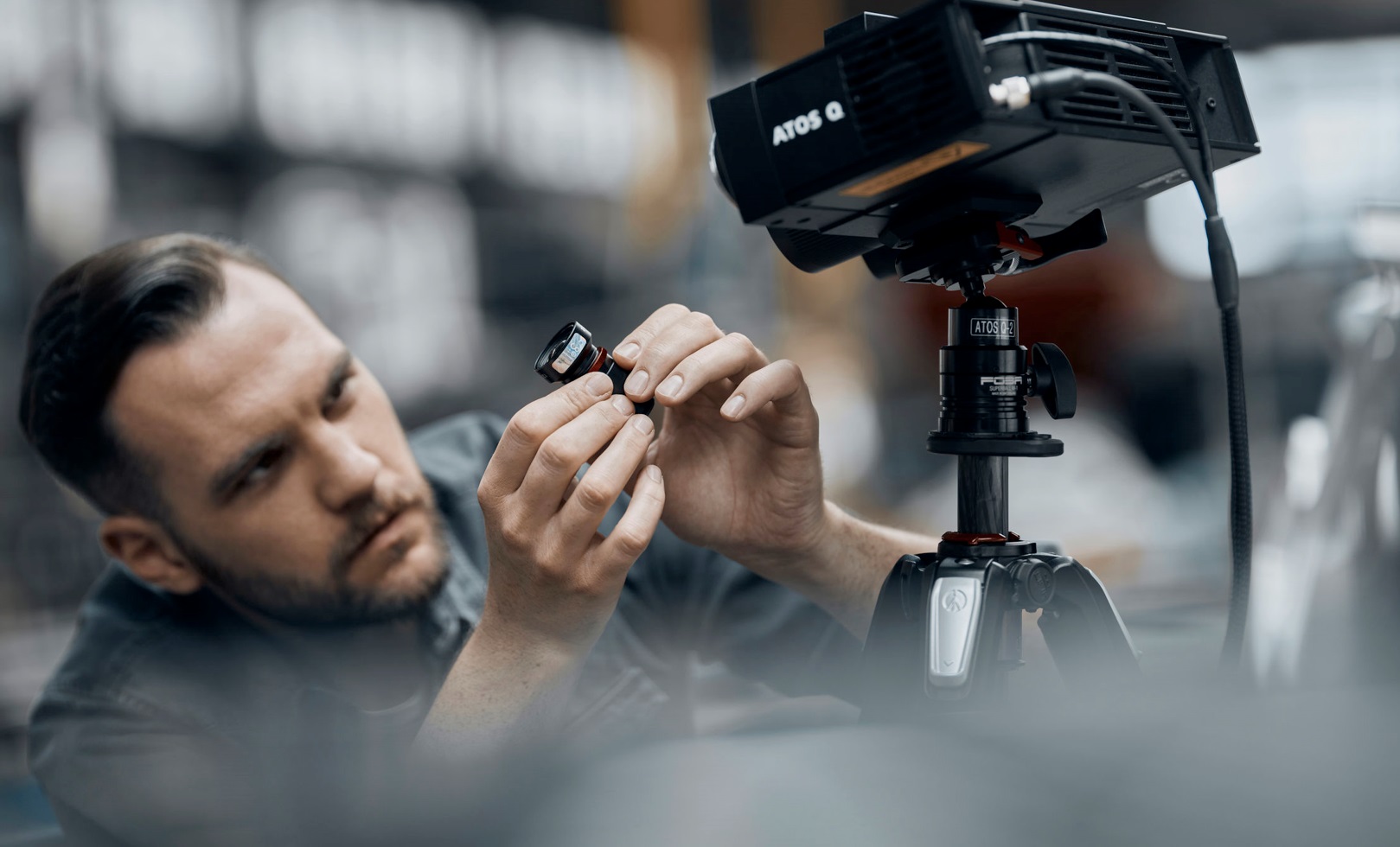

Wszechstronność zastosowań – Skaner ATOS Q jest używany w wielu branżach – od kontroli jakości produkcji po inżynierie odwrotną. Dzięki wymiennym obszarom pomiarowym jesteśmy w stanie skanować bardzo małe części jak również duże gabaryty. ATOS Q to urządzenie o szerokim spektrum zastosowań. Dzięki wymiennym obiektywom oraz możliwości łatwej zmiany objętości pomiarowej, skaner sprawdza się zarówno przy pomiarach bardzo małych, precyzyjnych elementów, jak i większych detali. Może być wykorzystywany do kontroli jakości części wytwarzanych przyrostowo, formowanych wtryskowo, odlewanych czy tłoczonych. Skaner znajduje zastosowanie nie tylko w branży motoryzacyjnej czy lotniczej, ale również w medycynie, produkcji dóbr konsumpcyjnych oraz w inżynierii odwrotnej, gdzie precyzyjne odwzorowanie kształtu jest kluczowe dla dalszych prac projektowych.
Zastosowanie skanera 3D ATOS Q
Skaner 3D ATOS Q znajduje zastosowanie w wielu branżach, m.in.:
Przemysł motoryzacyjny – Umożliwia szybkie i precyzyjne kontrolowanie jakości części tłoczonych, plastikowych oraz odlewów, co skraca czas weryfikacji i zmniejsza ryzyko wad produkcyjnych. Dzięki temu procesy kontroli są bardziej efektywne i zgodne z wymaganiami norm jakościowych.
Lotnictwo – Zapewnia dokładne pomiary skomplikowanych komponentów, takich jak łopatki silników czy elementy strukturalne, gdzie każdy mikrometr ma znaczenie. ATOS Q wspiera analizę odkształceń i zużycia, co zwiększa bezpieczeństwo i trwałość komponentów.
Medycyna – Idealny do kontroli procesów produkcyjnych bardzo małych elementów, np. implantów czy narzędzi chirurgicznych. Umożliwia również tworzenie symulacji i analizę złożeń współpracujących części, co wspiera projektowanie bardziej ergonomicznych rozwiązań.
Dobra konsumpcyjne – Dzięki wysokiej rozdzielczości pomiarów ATOS Q pozwala na tworzenie cyfrowych modeli 3D istniejących przedmiotów, co jest kluczowe w projektowaniu nowych produktów, personalizacji oraz odtwarzaniu elementów w produkcji małoseryjnej.
Przemysł energetyczny – Wykorzystywany do inspekcji turbin wiatrowych, łopatek i elementów konstrukcyjnych w energetyce odnawialnej. Pozwala na szybkie wykrywanie mikropęknięć i odkształceń, co minimalizuje ryzyko awarii i wydłuża żywotność komponentów.
Dlaczego warto wybrać skaner 3D ATOS Q?
Skaner 3D ATOS Q oferuje najnowszą technologię skanowania 3D, co przekłada się na wysoką jakość pomiarów. Zaawansowane funkcje i precyzyjne pomiary zapewniają użytkownikom dokładne i niezawodne dane.
Jednym z kluczowych atutów ATOS Q jest redukcja czasu pomiarów. Możliwość automatyzacji pozwala znacznie skrócić czas potrzebny na wykonanie pomiarów. Precyzyjne pomiary 3D umożliwiają szybsze wykrywanie nieprawidłowości w procesie produkcji, co prowadzi do poprawy jakości produktów i minimalizacji kosztów związanych z wadliwymi częściami.

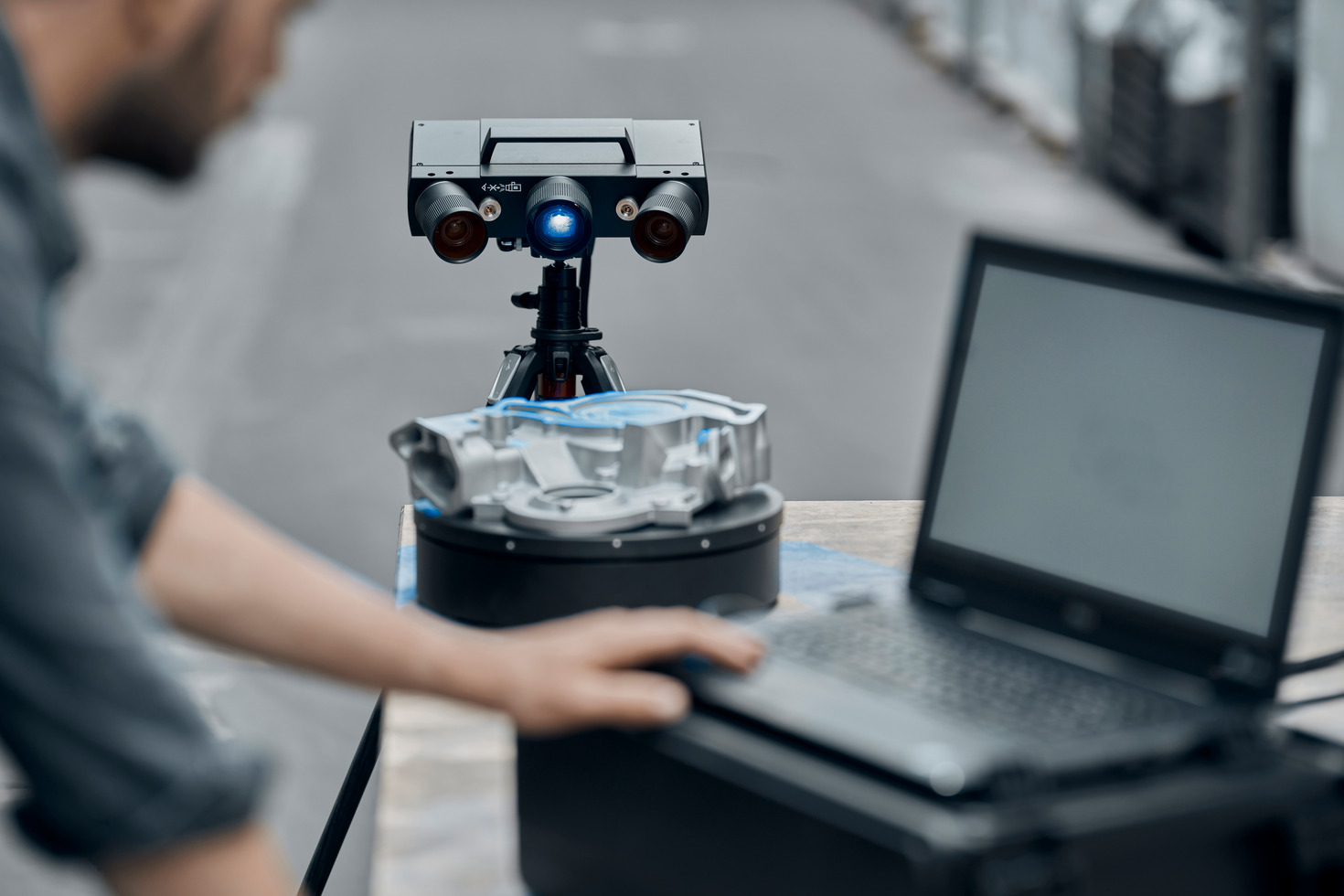

Zintegrowane oprogramowanie inspekcyjne ZEISS INSPECT, umożliwia użytkownikom szybkie i łatwe porównywanie zeskanowanych części z modelami CAD.
Zaawansowana technologia, automatyzacja i kompatybilne oprogramowanie inspekcyjne sprawiają, że ATOS Q jest idealnym narzędziem dla firm dążących do osiągnięcia najwyższych standardów jakości.
|
FUNKCJA |
ATOS Q 8M |
ATOS Q 12M |
|
Źródło światła |
LED |
LED |
|
Rozdzielczość |
8 Mpx |
12 Mpx |
|
Obszar pomiarowy |
MV 100 170 270 350 500 |
MV 100 170 270 350 500 |
|
Odległość punktów |
0.04-0.15 |
0.03-0.12 |
|
Waga |
4kg |
4kg |
|
Wymiary |
340x240x83 mm |
340x240x83 mm |
|
Połączenie |
10m kabel optyczny |
10m kabel optyczny |
Chcesz dowiedzieć się więcej o skanerze 3D ATOS Q? Skontaktuj się z nami, aby uzyskać szczegółowe informacje i porady dotyczące tego innowacyjnego narzędzia pomiarowego!
