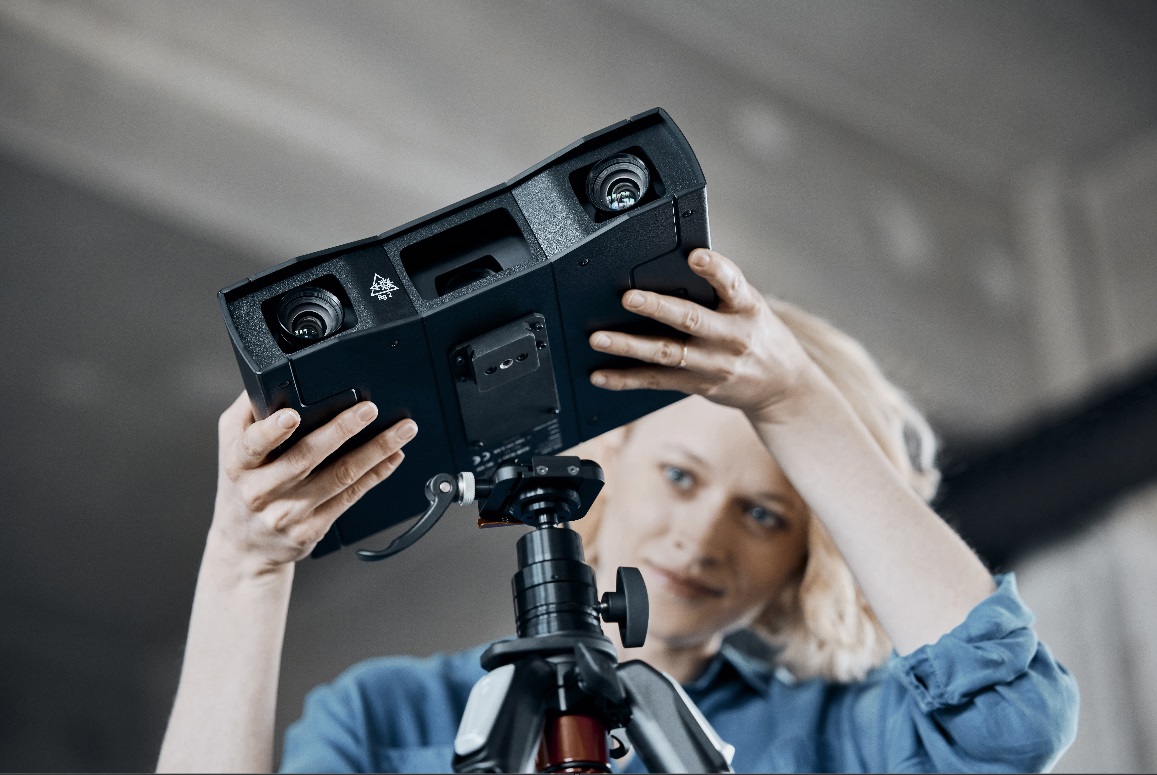

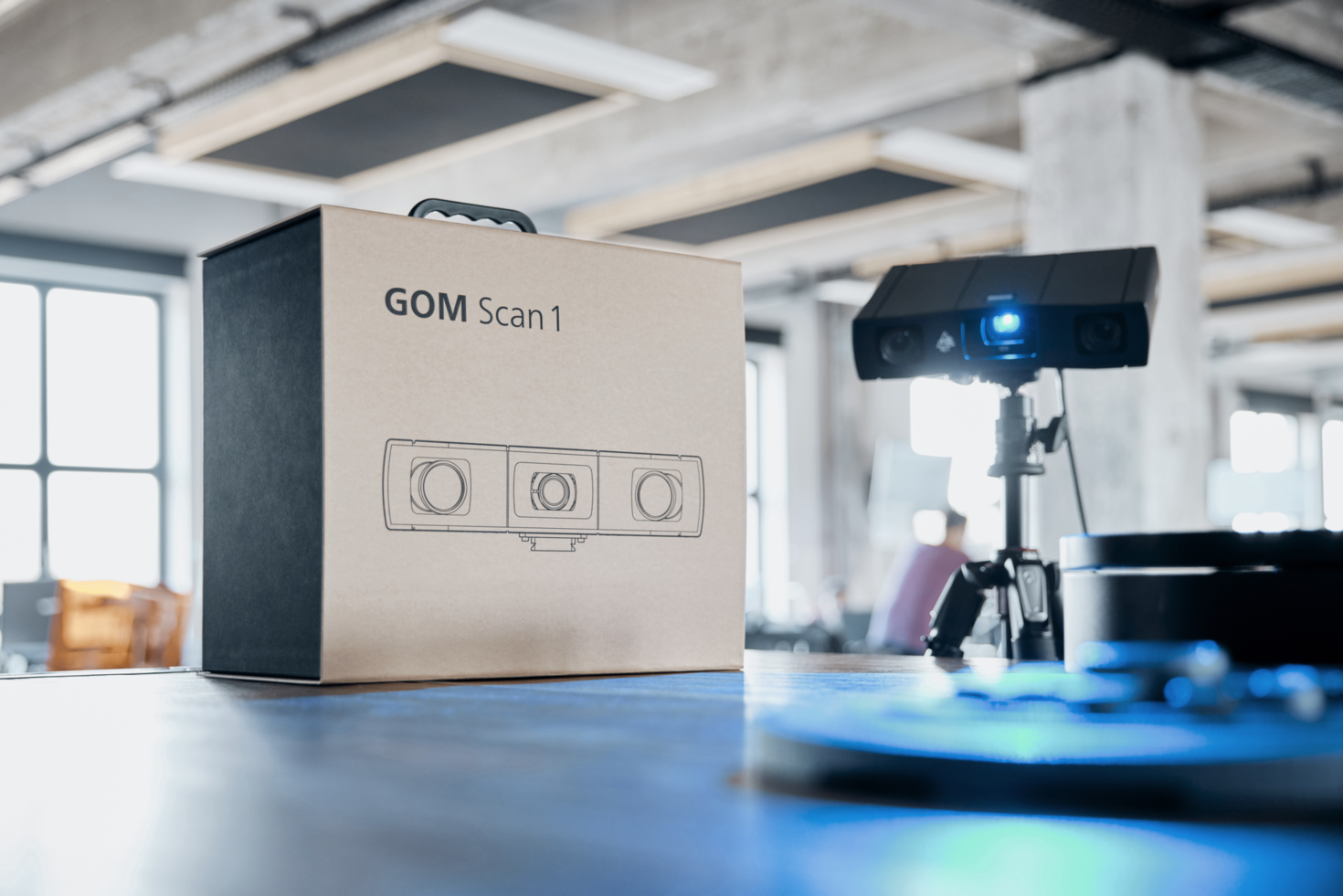

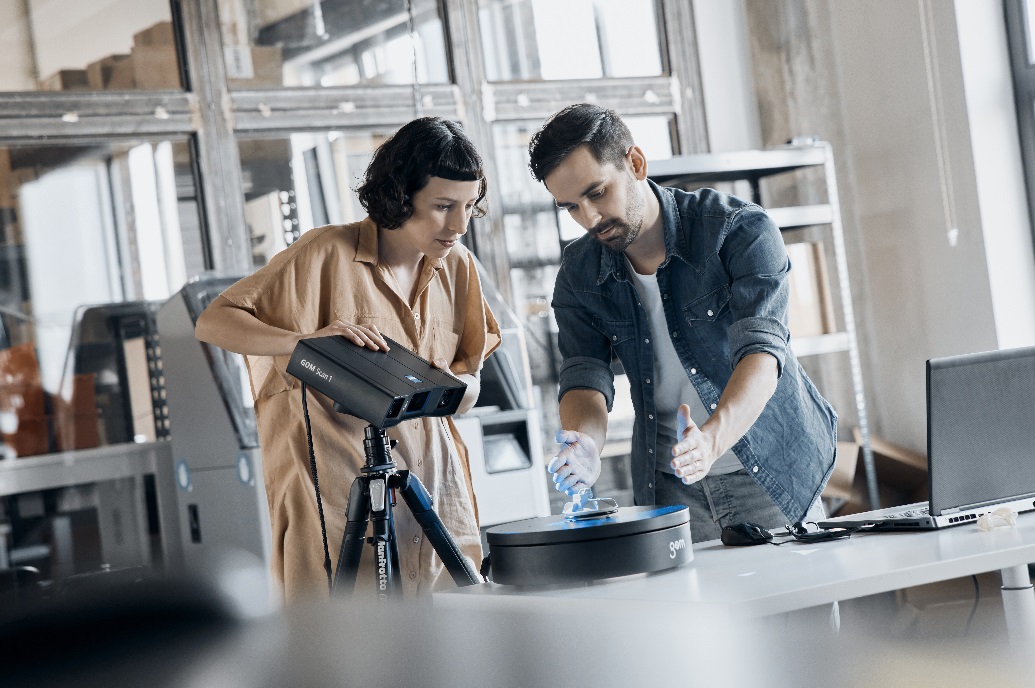

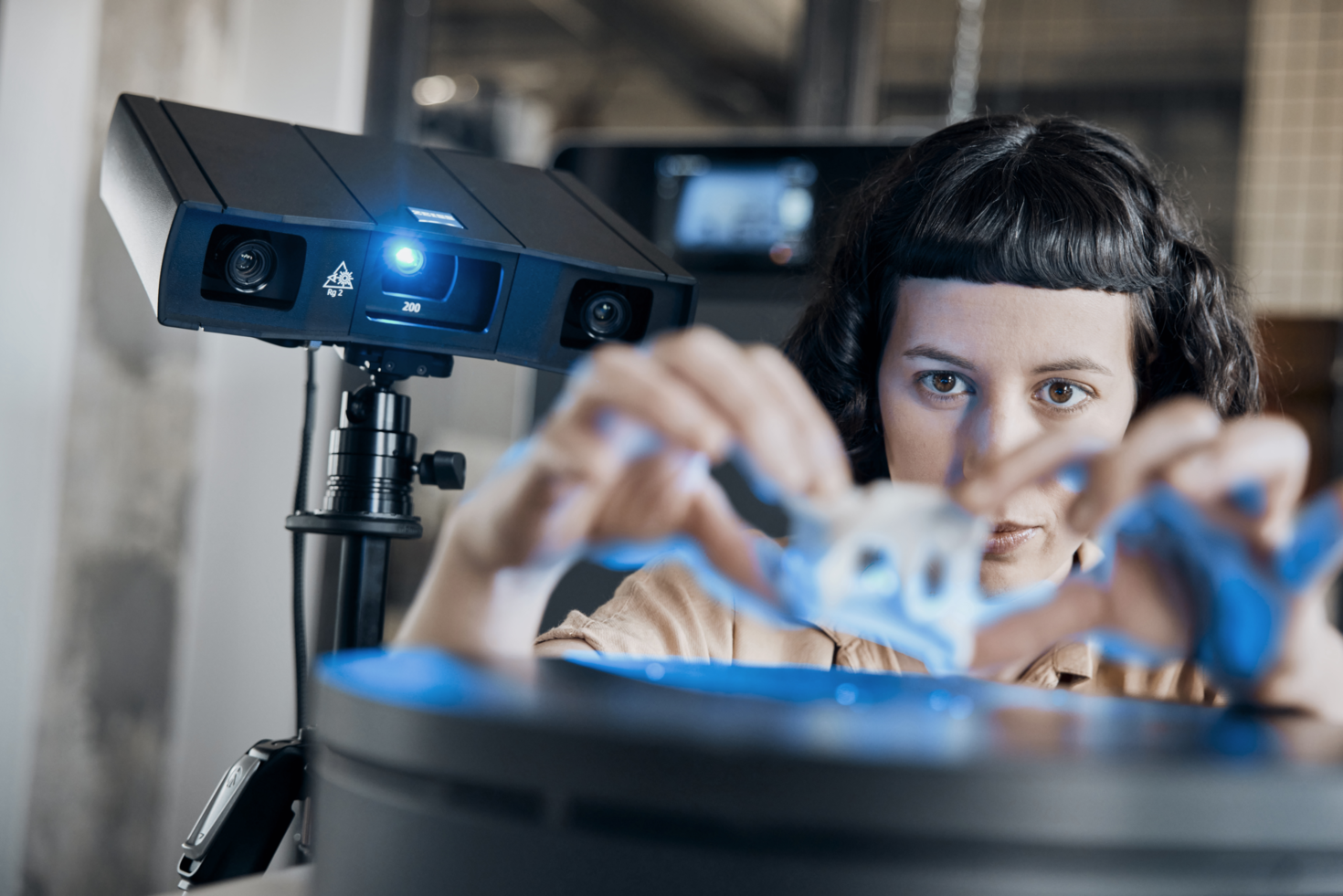

To mały prosty w obsłudze skaner 3D. Technologia oparta na niebiskim świetle LED oraz kamerach stereoskopowych, znajduje zastosowanie zarówno przy pomiarach mały skomplikowanych elementów , jak i większych wymagających odwzorowania częściach.
GOM Scan 1 mimo niewielkim rozmiarom oferuje wiele zastosowań. To uniwersalny skaner 3D, który wraz z oprogramowaniem GOM Incspect stanowi profesjonalny metrologiczny system pomiarowy, dedykowany do części o różnych gabarytach.
![BANER STRONY](https://reversesolutions.pl/wp-content/uploads/2023/10/BANER-STRONY-1024x506.png)
![141414](https://reversesolutions.pl/wp-content/uploads/2023/10/141414-1024x686.jpg)
![131313](https://reversesolutions.pl/wp-content/uploads/2023/10/131313-1024x676.jpg)
![151515](https://reversesolutions.pl/wp-content/uploads/2023/10/151515-1024x681.jpg)
![15161616](https://reversesolutions.pl/wp-content/uploads/2023/10/15161616-1024x678.jpg)
Obszary pomiarowe
MV 100 MV 200 MV400
GOM Scan 1(100) |
GOM Scan 1(200) |
GOM Scan 1(400) |
|
Rozdzielczość |
6 Mpx |
6 Mpx |
6 Mpx |
Odległość punktów |
0.037 mm |
0.060mm |
0.129mm |
Obszar pomiarowy |
100x65mm |
200x125mm |
400x250mm |
Odległość pomiaru |
400mm |
450mm |
500mm |
Źródło światła |
LED |
LED |
LED |
Waga |
ok 2.5 kg |
ok 2.5 kg |
ok 2.5 kg |
Wymiary |
290 x 215 x 80mm |
290 x 215 x 80mm |
290 x 215 x 80mm |
Oprogramowanie |
Inspect Suite |
Inspect Suite |
Inspect Suite |
Dzięki dokładności sięgającej 0.01mm GOM Scan 1 oraz oprogramowanie ZEISS Reverse Enginnering , system znajdzie zastosowanie w różnych działa inżynieryjnych czy R&D. Wspomagając inżynierów zarówno w pracach prototypowych ja również przy odwzorowaniu istniejących części czy narzędzi.
