Wybór skanera 3D to decyzja, którą trudno podjąć wyłącznie na podstawie katalogu producenta. Na rynku dostępne są urządzenia różniące się zasadą działania, dokładnością i przeznaczeniem – od mobilnych skanerów ręcznych, przez stacjonarne skanery światła strukturalnego, aż po zautomatyzowane i półautomatyczne stanowiska kontrolno-pomiarowe. W Reversesolutions dobieramy sprzęt do konkretnego procesu klienta, opierając się na parametrach takich jak wielkość detalu, wymagana dokładność czy tempo produkcji, a nie na uniwersalnych rekomendacjach.
Od czego zacząć wybór skanera 3D?
Zanim porówna się konkretne modele, warto odpowiedzieć na kilka pytań, które w praktyce decydują o tym, jaki typ urządzenia w ogóle wchodzi w grę:
Jakiej wielkości są mierzone elementy? Skaner dobrze dopasowany do małych, precyzyjnych detali (np. komponentów elektronicznych czy implantów) zwykle nie sprawdzi się przy wielkogabarytowych konstrukcjach stalowych — i odwrotnie. Wiele systemów oferuje wymienne obszary pomiarowe właśnie po to, by jedno urządzenie obsłużyło szerszy zakres wielkości.
Jaka dokładność jest rzeczywiście potrzebna? Dokładność 0,01 mm brzmi imponująco, ale jeśli tolerancje w danym procesie produkcyjnym wynoszą kilka dziesiątych milimetra, taka precyzja jest zbędnym kosztem. Z drugiej strony przy komponentach lotniczych czy medycznych nawet niewielkie odchylenie może skutkować niezgodnością części z wymaganiami technicznymi.
Czy pomiar będzie jednorazowy, czy powtarzalny? Kontrola pojedynczej sztuki w ramach inżynierii odwrotnej to inny scenariusz niż stuprocentowa kontrola każdej sztuki schodzącej z linii produkcyjnej. W drugim przypadku liczy się nie tylko dokładność, ale też szybkość skanowania, powtarzalność i możliwość automatyzacji procesu.
Czy detal ma trudną powierzchnię? Elementy błyszczące, ciemne, przezroczyste lub o skomplikowanej geometrii wewnętrznej wymagają innego podejścia niż detale o matowej, jednolitej powierzchni. W przypadku takich powierzchni znaczenie ma sposób, w jaki dana technologia radzi sobie z odbiciami światła, niskim kontrastem i przepuszczalnością materiału. W zależności od rodzaju detalu może być konieczne zastosowanie sprayu matującego, co dodatkowo wydłuża przygotowanie części do pomiaru.
Czy potrzebny jest pomiar wnętrza detalu? Jeśli kontrola dotyczy struktury wewnętrznej – grubości ścianek, porowatości, wad ukrytych pod powierzchnią – żaden skaner optyczny tego nie zrobi. Potrzebny jest tomograf komputerowy, który prześwietla część promieniowaniem rentgenowskim i rekonstruuje jej pełną geometrię, łącznie z wnętrzem.
Jaki skaner 3D wybrać do zastosowań przemysłowych?
Wybór skanera 3D do zastosowań przemysłowych zależy przede wszystkim od trzech czynników: charakterystyki mierzonego detalu, sposobu organizacji pomiaru oraz etapu procesu produkcyjnego, na którym ma być wykorzystywany. To właśnie te kryteria, a nie sam „obszar zastosowania”, decydują o wyborze konkretnego rozwiązania.
Charakterystyka detalu. W kontroli części tłoczonych, odlewanych czy formowanych wtryskowo sprawdzają się optyczne skanery 3D o wysokiej rozdzielczości i możliwości dostosowania obszaru pomiarowego do wielkości badanego elementu. Przykładem jest ATOS Q – dzięki wymiennym obszarom pomiarowym obsługuje detale o różnych gabarytach bez konieczności inwestowania w kilka wyspecjalizowanych urządzeń.
Mobilność i organizacja pomiaru. Przy dużej liczbie pomiarów warto rozważyć automatyzację lub półautomatyzację procesu skanowania. ZEISS ScanPort ogranicza udział operatora, eliminuje ręczne pozycjonowanie skanera i zwiększa powtarzalność wyników – ma to znaczenie zarówno w seryjnej kontroli jakości, jak i w bieżącym nadzorze nad procesem produkcyjnym.
Etap procesu produkcyjnego. ATOS Q sprawdza się zarówno na etapie prototypowania, jak i produkcji seryjnej, a ScanPort wspiera głównie fazę produkcji i kontroli procesu. Ten sam skaner może więc towarzyszyć detalowi na kilku etapach jego cyklu życia.
Skaner 3D do kontroli jakości – na co zwrócić uwagę?
Kontrola jakości to jeden z najczęstszych obszarów zastosowania skanowania 3D, jednak wybór urządzenia stanowi tylko część wdrożenia. Równie istotne jest oprogramowanie inspekcyjne – umożliwia porównanie wyników z modelem CAD, analizę odchyłek geometrycznych i automatyczne generowanie raportów. Skaner dostarcza dane pomiarowe; dopiero odpowiednie oprogramowanie pozwala ocenić zgodność części z wymaganiami technicznymi.

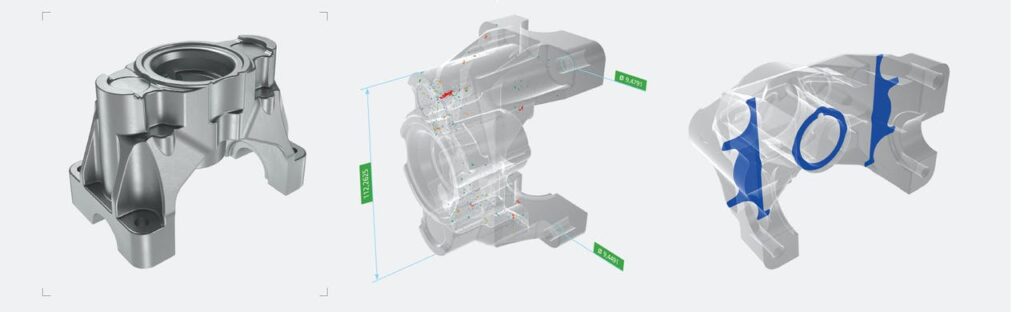

Charakterystyka detalu. Do kontroli niewielkich i średniogabarytowych detali o mniej zróżnicowanej geometrii dobrze pasuje kompaktowy skaner stacjonarny GOM Scan 1. Gdy konieczna jest analiza struktur wewnętrznych – na przykład odlewów, elementów wykonanych metodami przyrostowymi lub komponentów z ukrytymi kanałami i wnękami – sam skaner optyczny nie wystarczy. W takich przypadkach stosuje się tomografię komputerową, np. system ZEISS METROTOM 1, który zapewnia kontrolę geometrii zewnętrznej i wewnętrznej.
Etap procesu produkcyjnego. METROTOM 1 znajduje zastosowanie przede wszystkim na etapie analizy jakości i badań materiałowych, natomiast GOM Scan 1 towarzyszy zarówno prototypowaniu, jak i bieżącej kontroli produkcji – oba urządzenia wykraczają więc poza jedną kategorię zastosowań.
Jaki skaner 3D sprawdzi się przy inżynierii odwrotnej?
Inżynieria odwrotna pozwala odtworzyć cyfrowy model istniejącego obiektu bez dostępu do pierwotnej dokumentacji technicznej – przydaje się przy częściach trudno dostępnych na rynku, elementach wycofanych z produkcji lub dokumentacji, która się zagubiła. Kluczowe jest urządzenie, które uchwyci zarówno ogólny kształt komponentu, jak i drobne detale konstrukcyjne istotne w dalszym projektowaniu.
Mobilność i technologia skanowania. Do tego zastosowania dobrze pasują ręczne skanery o wysokiej rozdzielczości chmury punktów, takie jak ZEISS T-SCAN hawk 2. Mobilność urządzenia oraz zdolność do skanowania trudnych powierzchni (błyszczących, ciemnych) bez matowienia ułatwiają pracę z realnymi, często zużytymi lub uszkodzonymi częściami, a nie idealnymi próbkami laboratoryjnymi.
Etap procesu produkcyjnego. T-SCAN hawk 2 sprawdza się zarówno na etapie prototypowania i rozwoju produktu, jak i przy utrzymaniu ruchu oraz odtwarzaniu części zamiennych. Zebrane dane trafiają do oprogramowania do inżynierii wstecznej, gdzie chmura punktów zamienia się w model bryłowy gotowy do edycji, optymalizacji konstrukcji lub przygotowania dokumentacji zamiennej części.
Skaner ręczny czy stacjonarny – które rozwiązanie wybrać?
Ręczne skanery sprawdzają się tam, gdzie liczy się mobilność — pomiar bezpośrednio na hali produkcyjnej, skanowanie dużych konstrukcji lub elementów, których transport na stanowisko pomiarowe byłby kłopotliwy albo w ogóle niemożliwy. Ich przewagą jest szybkie przygotowanie do pracy i elastyczność — ten sam skaner można wykorzystać zarówno w warsztacie, jak i w terenie.
Systemy stacjonarne wybiera się tam, gdzie priorytetem jest maksymalna precyzja i pełna kontrola warunków pomiaru — stałe oświetlenie, stabilne mocowanie detalu, powtarzalne ustawienie skanera względem obiektu. Sprawdzają się zwykle przy mniejszych i średnich komponentach analizowanych na dedykowanym stanowisku metrologicznym, gdzie warunki pomiaru można w pełni kontrolować.
W praktyce wiele firm wykorzystuje oba typy urządzeń równolegle – skanery ręczne do szybkich pomiarów, kontroli dużych elementów oraz pracy bezpośrednio na hali produkcyjnej, a skanery stacjonarne do szczegółowej analizy detali wymagających najwyższej dokładności pomiarowej. Dlatego przed zakupem warto przeanalizować cały proces kontroli i wymagania pomiarowe przedsiębiorstwa, a nie kierować się wyłącznie parametrami deklarowanymi w katalogach producentów. Pełną ofertę dostępnych systemów pomiarowych można sprawdzić tutaj: reversesolutions.pl/systemy-pomiarowe.
Jak dokładny powinien być profesjonalny skaner 3D?
Dokładność skanera 3D jest jednym z najczęściej analizowanych parametrów podczas wyboru urządzenia, jednak jej wymagany poziom zawsze zależy od konkretnego zastosowania. Inne wymagania dotyczą kontroli dużych konstrukcji stalowych, a inne pomiarów niewielkich elementów mechanicznych, elektronicznych czy medycznych.
Warto pamiętać, że dokładność deklarowana przez producenta jest zwykle określana w kontrolowanych warunkach laboratoryjnych. W rzeczywistych zastosowaniach na jakość i wiarygodność wyników wpływa wiele dodatkowych czynników, takich jak:
- sposób ustawienia i zamocowania obiektu podczas pomiaru,
- warunki otoczenia, w tym temperatura, wibracje oraz oświetlenie,
- doświadczenie operatora w przygotowaniu i przeprowadzeniu procesu skanowania,
- jakość oraz konfiguracja oprogramowania wykorzystywanego do przetwarzania i analizy danych.
Z tego powodu sama wartość dokładności podawana w specyfikacji technicznej nie powinna być jedynym kryterium wyboru urządzenia. O rzeczywistej skuteczności systemu decyduje połączenie odpowiednio dobranej technologii, właściwie zdefiniowanego procesu pomiarowego oraz kompetencji osób odpowiedzialnych za wykonywanie i interpretację pomiarów. Dopiero połączenie tych elementów pozwala w pełni wykorzystać potencjał skanowania 3D w środowisku przemysłowym
Czy zakup skanera 3D dla firmy zawsze jest najlepszym rozwiązaniem?
Nie każda firma potrzebuje własnego urządzenia pomiarowego. W wielu przypadkach bardziej efektywnym rozwiązaniem jest skorzystanie z profesjonalnej usługi skanowania 3D — dotyczy to zwłaszcza przedsiębiorstw realizujących pojedyncze projekty lub potrzebujących wsparcia przy nietypowych, jednorazowych pomiarach. Zakup skanera to nie tylko koszt samego urządzenia, ale też szkolenie personelu, aktualizacje oprogramowania oraz utrzymanie odpowiednich standardów pomiarowych w firmie. Zewnętrzne wsparcie specjalistów daje dostęp do zaawansowanego sprzętu i wiedzy inżynierskiej bez konieczności budowania własnego działu pomiarowego od podstaw.
Profesjonalny skaner 3D dla firmy – jak podjąć właściwą decyzję?
Wybór skanera 3D powinien być poprzedzony analizą celów, jakie urządzenie ma realizować, a nie wyłącznie ceną czy marką. Najdroższy sprzęt nie zawsze będzie najlepszym rozwiązaniem, podobnie jak podstawowy model nie sprawdzi się w wymagających zastosowaniach przemysłowych. Kluczowe jest dopasowanie technologii do charakteru pracy przedsiębiorstwa — wielkości mierzonych elementów, wymaganej dokładności, tempa procesu oraz rodzaju powierzchni, z jaką trzeba będzie pracować.
Doświadczenie zespołu wdrażającego skanowanie 3D oraz znajomość procesów przemysłowych mają tu ogromne znaczenie — sama technologia daje szerokie możliwości, ale dopiero właściwe wykorzystanie pozyskanych danych przynosi wymierne rezultaty. Wspieramy klientów na każdym etapie wdrożenia technologii pomiarowych 3D – od doboru odpowiedniego rozwiązania, przez realizację pomiarów i skanowania 3D, aż po analizę wyników oraz przygotowanie danych do dalszych prac projektowych, produkcyjnych i kontrolnych.
