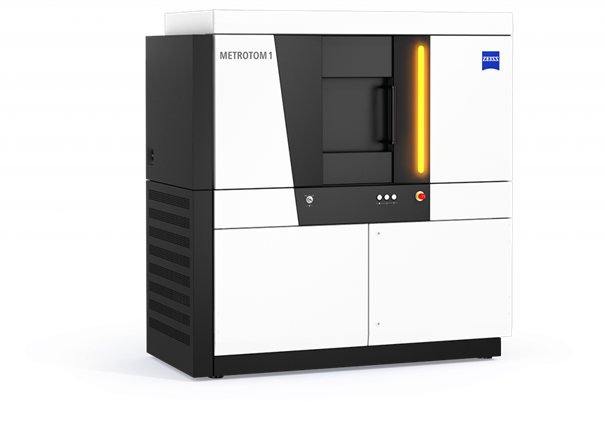

METROTOMOM 1 to mały, prosty w obsłudze tomograf komputerowy. Mierzy i wykrywa ukryte wady oraz struktury wewnętrzne, niewykrywalne przez stykowe lub optyczne systemy pomiarowe.
Intuicyjne oprogramowanie umożliwia szybkie rozpoczęcie pomiarów i precyzyjne przechwytywanie danych. Dzięki kompaktowym wymiarom, METROTOM 1 idealnie wpasowuje się w każdą przestrzeń. Pomiary oraz inspekcje wewnętrzne można rozpocząć jednym kliknięciem. Aby zminimalizować koszty konserwacji, urządzenie wyposażono w zamkniętą lampę rentgenowską.
Skanowanie wielu części podczas jednego pomiaru sprawia, że METROTOM 1 to bardzo efektywna maszyna pomiarowa.
Oprogramowanie ZEISS Inspect oddziela i przelicza kolejne części, dzięki czemu w bardzo szybki sposób otrzymujemy raport pomiarowy.
separator - przerwa
METROTOM 1 - dane techniczne
|
Lampa rentgenowska |
160 kV |
|
Detektor rentgenowski (piksele) |
2.5 k (2,500 x 2,500) |
|
Obszar pomiarowy |
165 x 140 mm |
|
Specyfikacja metrologiczna (MPE SD) |
5 µm +L/100 |
|
Wymiary |
1750 mm (W) x 1820 mm (H) x 870 mm (D) |
|
Waga |
2100 kg |
|
Rozdzielczość |
do 32,6 µm |
|
Oprogramowanie |
ZEISS INSPECT |
ZEISS METROTOM 1 przechwytuje precyzyjne dane 3D bez konieczności przygotowywania części. Dzięki technologii tomografii komputerowej możesz skanować elementy bez niszczenia i zaglądać do ich wnętrza.
W połączeniu z systemem ZEISS INSPECT przenosi nas na nowy poziom kontroli jakości.
Zakres zastosowania:
- Nieniszcząca inspekcja
- Jednoczesne prześwietlanie wielu części
Możliwości kontroli:
- Pomiar struktur wewnętrznych i zewnętrznych
- Inspekcja struktur wewnętrznych
